Fabricante: DeltaOHM
Sonómetro profesional Clase 1. DHD2010
Este medidor de sonido profesional, es un sonómetro integrador portátil de precisión Clase 1 con funciones de
data logger, capaz de efectuar análisis espectrales y estadísticos.
El instrumento conjuga flexibilidad y facilidad
de uso. Se ha prestado mucha atención a la posibilidad de adaptar
el instrumento a la evolución de la legislación vigente en materia
de ruido y a la necesidad de satisfacer las exigencias presentes y
futuras de sus usuarios.
Las principales características de este medidor de sonido son:
- Medidor de nivel sonoro integrador de Clase 1 o 2 según
IEC61672, IEC60651 e IEC60804
- Dinámica de medida por canales a banda ancha y porcentual
constante 30dB – 140 dB sobre 5 gamas
- Cálculo del SEQ, SEC, LEP,D y DOSE
- Protección IP64 (impermeable y protección al polvo)
El DHD2010 cumple con la normativa vigente IEC 61672-1 del 2002 y las normativas IEC 60651
y IEC 60804 con tolerancia entre clase 2 y clase 1.
El calibrador acústico cumple con la normativa
vigente de tolerancia entre clase 2 y clase 1, según la IEC 60942.
Es un sonómetro integrado capaz de realizar las siguientes aplicaciones:
• Evaluaciones del nivel de ruido ambiental
• Monitoreo del ruido
• Análisis de imprevistos sonoros (solamente para la versión Clase 1)
• Mediciones del ruido en ambientes de trabajo
• Selección de los dispositivos de protección individual
• Control de calidad de la producción
• Medición del ruido de máquinas
• Medición del ruido del tráfico
• Medición del ruido en bares, locales, pubs y centros de ocio
• Medir el ruido en la calle
• Medición del ruido en oficinas
En la evaluación del ruido medioambiental en aeropuertos, del ruido ferroviario o del ruido de carreteras, el sonómetro se utiliza como un registrador de eventos sonoros con más parámetros, combinando las características del analizador estadístico.
Con este sonómetro es posible medir el nivel sonoro programando 3 parámetros,
pudiendo elegir libremente las variables de tiempo. Es posible medir parámetros como el Leq, el
SEL y los niveles sonoros máximos y mínimos con tiempos de integración desde 1 segundo hasta
99 horas. En el caso que un evento sonoro no deseado produzca una señalación de sobrecarga o que
altere el resultado de una integración, es factible excluir el aporte utilizando la función polivalente
de anulación de datos.
Los niveles sonoros medidos se pueden memorizar en la amplia memoria permanente para ser luego
transferidos al PC con el programa DeltaLog5 suministrado.
USB y RS232
El sonómetro se puede conectar a un PC
mediante interfaz RS232 o puerto USB.
La alta velocidad de la interfaz USB, junto con la flexibilidad de la interfaz RS232, permite efectuar transferencias rápidas de datos del sonómetro al ordenador, además de controlar un módem o una impresora.
En caso de grabaciones prolongadas, se puede activar la función “Monitor”. Esta función permite transmitir los datos visualizados mediante la interfaz serie, registrándolos directamente
en la memoria del PC.
Calibración:
La calibración se efectúa tanto con el calibrador acústico suministrado
(conforme a IEC 60942) como con el generador de referencia incorporado.
La calibración eléctrica se sirve de un preamplicador especial y controla la sensibilidad del canal de medición, incluso el micrófono. Un espacio en la memoria permanente reservado a la calibración de fábrica se utiliza como punto de referencia en las calibraciones del usuario lo cual permite tener bajo control las derivas instrumentales e impedir la descalibración del instrumento.
Funcionalidad:
El control de la funcionalidad del sonómetro puede ser efectuado directamente
por el usuario en campo, gracias a un programa diagnóstico.
El sonómetro DHD2010 puede realizar todas las mediciones que se desean, obviamente, teniendo
en cuenta la legislación vigente de protección a los trabajadores expuestos al riesgo sonoro (Decreto
Legislativo del 10 abril 2006 N.195). La selección del dispositivo de protección individual se
efectúa mediante comparación de los niveles equivalentes ponderados A y C que se miden
simultáneamente (método SNR).
Tiene a su disposición 2 modelos distintos de sonómetro:
- Modelo DHD2010 UC
Sonómetro para la medición del ruido ambiental.
- Modelo DHD2010 UC/A
Sonómetro para la medición del ruido ambiental con función datalogger y analizador avanzado.
Data Logger
Incluye la extensión de la memoria de 2MB a 4MB.
Esta función agrega la visualización y la
memorización del perfil temporal del nivel de presión sonora ponderado A con variable de tiempo
FAST a una velocidad de 8 muestras/segundo. Simultáneamente, se memorizan los perfiles de los 3
parámetros programables a una velocidad de 2 muestras/segundo. El sonómetro DHD2010 se
transforma en un registrador del nivel sonoro capaz de memorizar 4 parámetros por más de 23
horas. La identificación de los eventos impulsivos es posible gracias a la posibilidad de analizar el
perfil del nivel sonoro con ponderación A y variables FAST, SLOW e IMPULSE.
Una segunda forma de registración permite memorizar, a cadencia programable de 1 segundo a
99 horas, 3 parámetros programados junto con los espectros medios. Con esta forma de registración
se pueden memorizar 3 parámetros con intervalos de 1 minuto por más de 80 días con la memoria
suministrada (4MB expandible a 8MB). El sonómetro vuelve a cero automáticamente todos los
niveles integrados al comienzo de cada intervalo de adquisición.
Las distintas registraciones pueden ser ubicadas en la memoria y visualizadas en el display
gráfico con una función de “Replay” que reproduce el desarrollo temporal del trazado sonoro.
Analizador Avanzado
El sonómetro DHD2010 de clase 1 amplía, con la opción “Analizador Avanzado”, sus
funciones de analizador del nivel sonoro.
• El analizador estadístico se dispone en forma gráfica con la distribución de probabilidades de
los niveles sonoros y el gráfico de los niveles porcentuales.
• Paralelamente a la forma común de registración de los perfiles de nivel sonoro, se dispone de
la registración de informes- con intervalos programables de 1s a 1 hora-, de 5 parámetros
integrados y de una distribución de probabilidades del nivel sonoro.
• Se puede activar la función de trigger para la captura de imprevistos sonoros con la
posibilidad de filtrar falsos ruidos imprevistos haciendo que la variación del nivel sonoro
tenga una determinada duración. En relación con cada imprevisto, se pueden memorizar 5
parámetros integrados dedicados, así como, memorizar la distribución de las probabilidades
del nivel sonoro sondeado durante el evento. La memorización de los parámetros de evento no
excluye la registración de los perfiles y de los informes. La función de trigger de evento
mediante la presión de una tecla.
• Se disponen hasta de 9 marcadores diferentes para indicar- durante la registración- el controly el desarrollo de situaciones particulares que siempre deben tenerse en cuenta en esta fase de
análisis de los trazados.
• Un timer permite programar el comienzo retrasado de la adquisición

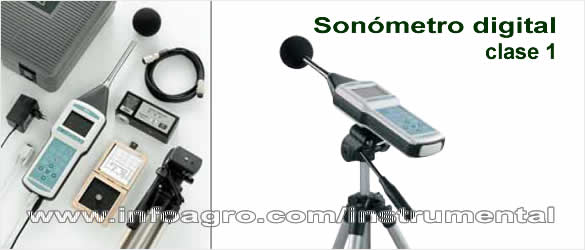

Modelo DHD2010 UC, que incluye:
- Sonómetro integrador digital clase 1 DHD2010
- Micrófono UC52/1 prepolarizado desmontable (ideal para realizar mediciones en campo libre)
- Preamplificador HD2010PNE2
- Calibrador HD9101
- Pantalla antiviento para micrófono HD SAV
- Cable extensión de 5 m DCPA/5
- Cable serie RS232 o USB
- Software DeltaLog 5.
-
Estuche
Modelo DHD2010 UC/A, que incluye:
- Sonómetro integrador digital clase 1 DHD2010 con datalogger 4 MB y analizador avanzado
- Análisis de espectro en tiempo real, de acuerdo con IEC clase 1 en bandas de octava 32 Hz a 8 kHz
- Todos los accesorios del kit DHD2010 UC
Especificaciones |
Sonómetro HD2010 UC |
Sonómetro HD2010 UC/A |
Normas |
tipo 1 ó 2 grupo X, según IEC 61672:2002 y tipo 1 ó 2 según IEC 60651:2001 y IEC 60804:2000
tipo 1 ó 2, según ANSI S1.4-1983 y S1.43-1997 |
Rango de medida |
30 dB - 143 dB |
Rango lineal |
80 dB |
Parámetros acústicos |
Spl, Leq, SEL, LEP,d, Lmax, Lmin, Lpk, Dose, Ln |
Ponderaciones frecuenciales |
Simultáneas A, C, Z (sólo C y Z per Lpk) |
Ponderaciones temporales |
simultáneas rapída, lenta, impulso (FAST, SLOW, IMPULSE) |
Integración |
De 1s a 99 horas con función de cancelación (Back-Erase) |
Memoria |
Interna de 2 MB suficiente para más de 500 memorizaciones. |
Interna igual a 4MB (1 perfi l por 23 horas o bien más de 80 días memorizando 3 parámetros por minuto). Extensible a 8MB
Externa, mediante interfaz para terjeta de memoria HD2110MC, con tarjetas MMC o SD hasta 2 GB. |
Entrada/Salida |
Interfaz serie RS232 y USB
Salida AC (LINE)
Salida DC |
Análisis de espectro en tiempo real |
|
Si, de acuerdo con IEC clase 1 en bandas de octava 32Hz a 8 kHz |
Análisis estadístico |
Visualiza hasta 3 niveles percentiles desde L1 hasta L99 |
Visualiza hasta 3 niveles percentiles desde L1 hasta L99
Cálculo de la distribución de probabilidades y de los niveles percentilles desde L1 hasta L99.:
- Parámetro: LFp, Leq, Lpk ponderados A, C o Z (sólo C o Z para Lpk)
- Frecuencia de muestreo : 8 muestras /segundo
- Clasifi cación: clases de 0.5 dB |
Análisis de eventos |
|
Cálculo de 5 parámetros de evento programables libremente
Cálculo niveles estadísticos de L1 a L99
Trigger para identifi cación de eventos con umbral programable y filtro de duración.
Trigger manual. |
Adquisición perfiles |
|
1 perfil con muestreo programable de 1/8s a 1 hora y 3 perfiles con
2 muestras/segundo |
Visualización |
Visualizador gráfico 128x64
3 parámetros en forma numérica |
Visualizador gráfico 128x64
3 parámetros en forma numérica
Perfil de LAFp con 8 muestras/segundo
Gráfico de distribución de probabilidades del nivel sonoro
Gráfico de los niveles percentiles desde L1 hasta L99 |
Micrófono |
UC52/1 prepolarizado desmontable |
Preamplificador |
DHD2010PNE2 |
Calibrador |
HD9101 |
Cable extensión |
5 m DCPA/5 |
Cable serie |
RS232 o USB |
Software |
DeltaLog 5 |
Pantalla |
LCD Retroiluminado |
Grado de protección |
IP64 |
Condiciones operativas |
-10 - 50ºC, 25 - 90 %HR(sin condensación), 65 - 108 kPa. |
Alimentación |
4 pilas alcalinas 1,5 V AA o salida a red 9 a 12 Vcc |
Dimensiones |
445 x 100 x 150 mm |
Peso |
740 g |
Para saber mas:
El ruido se mide en unidades llamadas “decibelios” que es la medida que
cuantifica la presión que es creada por las ondas que producen el sonido.
El nivel de decibeles se mide de 0 a aproximadamente 140, de forma equivalente, desde el sonido
más pequeño que el oído humano puede escuchar hasta el nivel de sonido que
causará daño inmediato o permanente en el oído.
Los decibelios se miden con una escala especial, una escala logarítmica donde
cada vez que hay aumento de 3 decibelios esto aumenta el doble la intensidad del
sonido. Así, si el sonido de 90 decibelios aumenta 3 decibelios ( 93 decibelios)
eso significa que el sonido es dos veces más alto. Si hay un aumento de 90 dB a
96 dB eso significa que el nivel del sonido es cuatro veces más alto.
Relación de sonidos de la vida cotidiana (en decibelios):
0: |
Umbral de precepción. |
10: |
Susurros. Ruido que producen las hojas de los árboles. |
20: |
Viento entre las ramas de los árboles. Conversación en voz baja. |
30 a 50: |
Ruido ambiental de oficina. Ruido de la calle tranquila. Ruido de una conversación normal. |
55: |
Umbral establecido por la OMS o umbral de "molestia excesiva", a partir del cual el ruido es susceptible de provocar problemas de salud. |
60 a 65: |
Coversación a gritos. |
65: |
Ruido de un coche a 130 km/h. |
65 a 85: |
Ambiente de una cafetería, trompeta, estación de metro. |
90: |
Calle ruidosa, camión, metro, trueno, orquesta clásica. |
100: |
Cláxon, motosierra, orquesta de rock. |
120: |
Motoro de avión, martillo neumático. |
130 a 140: |
Avión a reacción. |
150 |
Detonación de arma de fuego (Aparato auditivo en serio peligro) |
ARTÍCULO DESCATALOGADO
|
